You are here: Home > Products > Connectors > IDC connectors
2.54mm IDC Connector KLS1-MT-2.54&KLS1-MA-2.54&KLS1-MR-2.54&KLS1-MB-2.54 All Products in IDC connectors

2.54mm IDC Connector

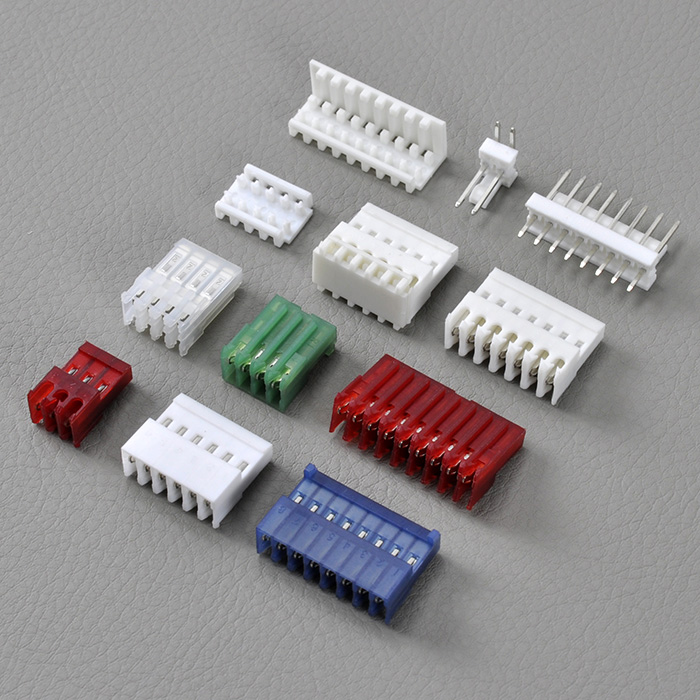

  Product Images
2.54mm IDC Connector


  Product Information
2.54mm IDC Connector

Housing
 Order Information
KLS1-MT-2.54-XX-R
IDC Housing Type-MT,MR,MA,MB
2.54-2.54mm pitch
XX-Total pin number  (No.of 2~24pins)
Color: R=Red=22AWG  W=White=24AWG  BL=Blue=26AWG  G=Green=28AWG  BK=Black 18~26AWG

Wafer Order Information
KLS1-MT-2.54-S1-XX-W
Straight Pin:S1,S2,S3   Right Angle Pin:R1,R2,R3
XX-Total pin number  (No.of 2~24pins)
Color: : W=White  BK=Black

Electrical Specification:
Rated Voltage:  250V AC.DC
Rated Current:  3A
Contact Resistance:   20mΩ max
Insulation Resistance:   1000MΩ  min
Withstand voltage:   1500V AC/MIN
Temperature range for usage  : -40ºC~+105ºC

Material:
Housing: PA66  UL94V-2
Contacts: Brass / Phosphor bronze
Plating: Tin 50u" over 100u" nickel


Part No.Description PCS/CTN G.W.(KG) CMB(m3) Order Qty. Time Order
KLS1-MA-2.54-XX-BL2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Blue 26AWG.
KLS1-MA-2.54-XX-G2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Green 28AWG.
KLS1-MA-2.54-XX-R2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Red 22AWG.
KLS1-MA-2.54-XX-W2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,White 24AWG.
KLS1-MB-2.54-XX-BL2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Blue 26AWG.
KLS1-MB-2.54-XX-G2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Green 28AWG.
KLS1-MB-2.54-XX-R2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Red 22AWG.
KLS1-MB-2.54-XX-W2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,White 24AWG.
KLS1-MR-2.54-XX-BL2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Blue 26AWG.
KLS1-MR-2.54-XX-G2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Green 28AWG.
KLS1-MR-2.54-XX-R2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Red 22AWG.
KLS1-MR-2.54-XX-W2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,White 24AWG.
KLS1-MT-2.54-H1-XX-W2.54mm Pitch AMP board to board connector,Housing,02~24 Pins,White.
KLS1-MT-2.54-H2-XX-W2.54mm Pitch AMP board to board connector,Housing,02~24 Pins,White.
KLS1-MT-2.54-R1-XX-W2.54mm Pitch AMP board to board connector,Right Angle Pin,02~24 Pins,White.
KLS1-MT-2.54-R2-XX-BK2.54mm Pitch AMP board to board connector,Right Angle Pin,02~24 Pins,Black.
KLS1-MT-2.54-R3-XX-BK2.54mm Pitch AMP board to board connector,Right Angle Pin,02~24 Pins,Black.
KLS1-MT-2.54-S1-XX-W2.54mm Pitch AMP board to board connector,Straight pin,02~24 Pins,White.
KLS1-MT-2.54-S2-XX-BK2.54mm Pitch AMP board to board connector,Straight pin,02~24 Pins,Black.
KLS1-MT-2.54-S3-XX-BK2.54mm Pitch AMP board to board connector,Straight pin,02~24 Pins,Black.
KLS1-MT-2.54-T2.54mm Pitch AMP board to board connector,Terminal.
KLS1-MT-2.54-XX-BL2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Blue 26AWG.
KLS1-MT-2.54-XX-G2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Green 28AWG.
KLS1-MT-2.54-XX-R2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,Red 22AWG.
KLS1-MT-2.54-XX-R42.54mm Pitch AMP board to board connector,Right Angle Pin,02~24 Pins,White.
KLS1-MT-2.54-XX-S42.54mm Pitch AMP board to board connector,Straight pin,02~24 Pins,White.
KLS1-MT-2.54-XX-W2.54mm Pitch AMP board to board connector,IDC Housing,02~24 Pins,White 24AWG.
