SFP 2x1 Press-Fit Connector KLS12-SFP-013 All Products in SFP & XFP & QSFP connectors

SFP 2x1 Press-Fit Connector


  Product Images

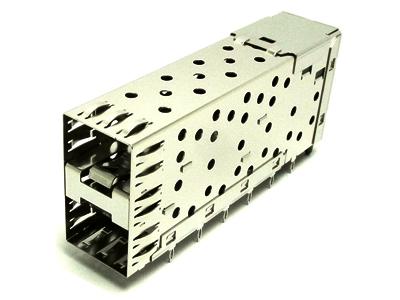

SFP 2x1 Press-Fit Connector


  Product Information

ENMIRONMENTAL :
1. LOW LEVEL CONTACT RESITANCE(LLCR):
△R 10 MILLIOHMS MAXIMUM FOR SHIELD AND SIGNAL CONTACTS.
2. WITHSTANDING VOLTAGE: 300V AC/MAX.
3. INSULATION RESISTANCE: 1x10⁹ OHMS MINIMUM.
4. RATINGS CURRENT: SIGNAL APPLICATION ONLY.
5. RATINGS VOLTAGE: 120 volts AC.
6. OPERATION: -40°C ~+85°C.
7. STORAGE: -55°C ~+ 105°C.
8. ROHS COMPLIANT

MECHANICAL :
1. CONTACT: PHOSPHOR BRONZE C5210-EH T=0.20mm.
2. CONNECTOR HOUSING: LCP UL 94V-0. COLOR: BLACK.
3. MOULDED INSET: HIGH TEMPERATURE PLASTIC UL 94V-0. COLOR: BLACK.
4. CAGE: COPPER ALLOY C7701 T=0.25mm.
5. LIGHT PIPES: POLYCARBONATE. UL 94V-0. COLOR: CLEAR.
6. LIGHT PIPE HOUSING: PBT+30%.G.F UL 94V-0 COLOR: BLACK.

PLATED :
1. CONTACT MATING AREA: PLATING GOLD 0.38 MICROMETERS MINIMUM
OVER 1.27 MICROMETERS MINMUM NICKEL.
2. CONTACT NEEDLE EYE: 1.27 MICROMETERS MINIMUM MATTE TIN
OVER 1.27 MICROMETERS MINIMUM NICKEL.

MECHANICAL REQUIREMENT :
1. DURABILITY: 100 CYCLES MIN.
2. INSFRTION AND FXTRACTION FORCF: 40N MAX & 11.5N MAX


Part No.Description PCS/CTN G.W.(KG) CMB(m3) Order Qty. Time Order
