Semi-Conductive Ceramic Capacitor KLS10-HLS All Products in Ceramic capacitors

Semi-Conductive Ceramic Capacitor

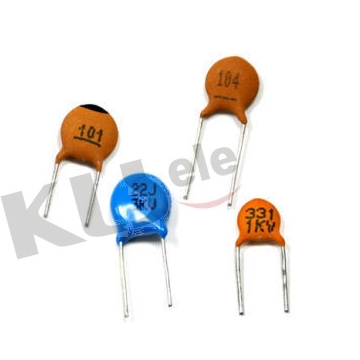

  Product Images
Semi-Conductive Ceramic Capacitor


  Product Information

Semi-Conductive Ceramic Capacitor

1.FEATURES & APPLICATIONS

This disc ceramic capacitors belong to surface layer semi-conductive construction,
have characteristics such as higher capacitance ,small size etc..They are suitably
used in bypass cuicuit,coupling circuit,filter circuit and  isolating circuit etc..

2.SPECIFICATIONS

capacitance
0.01μF~0.22μF
capacitance tolerance K(±10%),M(±20%),Z(+80% -20%)
operating temperature -25℃~85℃
temperature characteristic Y5P,Y5U,Y5V
rated voltage 16VDC,25VDC,50VDC
dissipation factor(tgδ)
16V: tgδ≤7%
25V,50V:tgδ≤3.5%(Y5P),tgδ≤5%(Y5U,Y5V)
@ 1KHz,1±0.2Vrms,25℃
insulation resistance(IR)
16V: IR≥100MΩ
25V: IR≥250MΩ
50V: IR≥1000MΩ
voltage proof 1.5Ur
 testing voltage 2 times the rated voltage

3.CAPACITANCE CHART

rated
voltage
dimension temperature  characteristic lead size
(VDC) dia. thick Y5P(B) Y5U(E) Y5V(F) space diameter
cap. Plate Size cap. plate size cap. plate
size
16 5.5 4.0         683~104 5320 2.5±0.8 0.40±0.05
6.0         683~104 5620 5.0±1.0 0.45±0.05
6.5       6225
7.5         124~154 7020
8.5         204~224 8030
25 4.0         103~473 3816 2.5±0.8 0.40±0.05
4.5     153~223 4225
5.0     333 4625
6.0     473 5625 683~104 5625 5.0±1.0 0.45±0.05
6.5         683~104 6025
7.5     683~104 7025
8.5         224 8030 0.53±0.05
11.0 104 10330
50 4.0     103 3816 153~223 3826 2.5±0.8 0.40±0.05
4.5     153~223 4225
5.0 103 4625 333 4625 133~473 4625
6.0 153~223 5625 473 5625 683 5625 5.0±1.0 0.45±0.05
7.5 333 7025     104 7025
8.5 473 8030 683~104 8030 154 8030 0.53±0.05
9.5         224 9030
12.0 104 11035
capacitance tolerance ±10% ±20% +80/-20%,+50/-20%
packing style bulk,taping

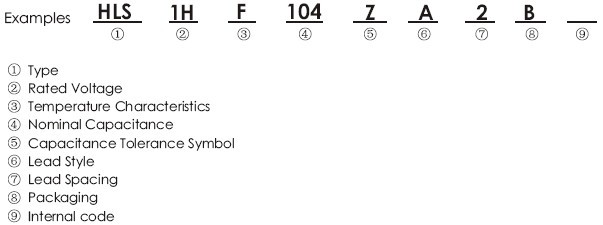

KLS10-HLS-DC16V-Y5U-103-K


Part No.Description PCS/CTN G.W.(KG) CMB(m3) Order Qty. Time Order
